Счетчик коммерческого учета электрической энергии

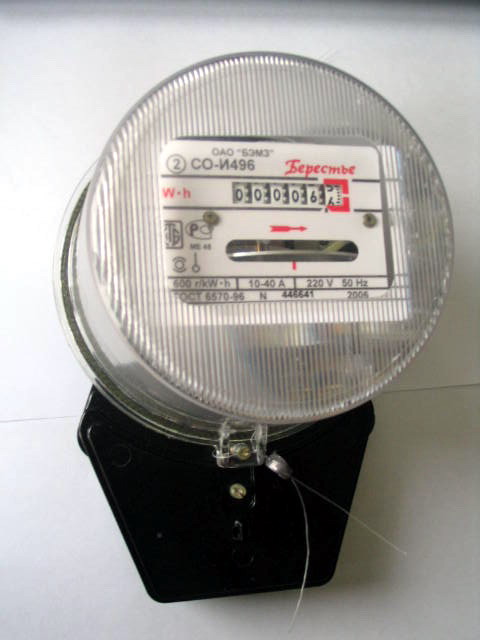

Однофазный индукционный СО-И496, СО-И496Д

НАЗНАЧЕНИЕ:
Счетчики электрической энергии однофазные индукционные СО-И496, СО-И496Д непосредственного включения предназначены для учета активной энергии в однофазных сетях переменного тока номинальной частоты 50 Гц в народном хозяйстве в закрытых помещениях при температуре –20….+55°С и относительной влажности воздуха 80% при температуре +25°С.

ОПИСАНИЕ:
Счетчики представляют собой интегрирующий измерительный прибор индукционной системы.
Механизм счетчиков, расположенный в круглом цоколе, монтируется на раме и закрывается кожухом, изготовленным из фенопласта или поликарбоната.
Измерительный механизм счетчиков состоит из вращающегося механизма, подвижной системы, тормозного узла, подпятника, подшипника исчетного механизма барабанного типа.
Измерительный механизм счетчиков может иметь стопор обратного хода для предотвращения возможности несанкционированного уменьшения показаний счетного механизма.
Счетный механизм барабанного типа может быть прямого и реверсивного действия (подсчет электроэнергии при движении диска слева-направо или справа-налево в сторону увеличения показаний).
В корпусе электросчетчиков СО-И496Д встроено устройство формирования импульсов, преобразующее количество оборотов диска подвижной системы в импульсы. Количество импульсов пропорционально величине потребляемой энергии. Формируемые импульсы передаются на телеметрический выход счетчиков.

Технические характеристики
